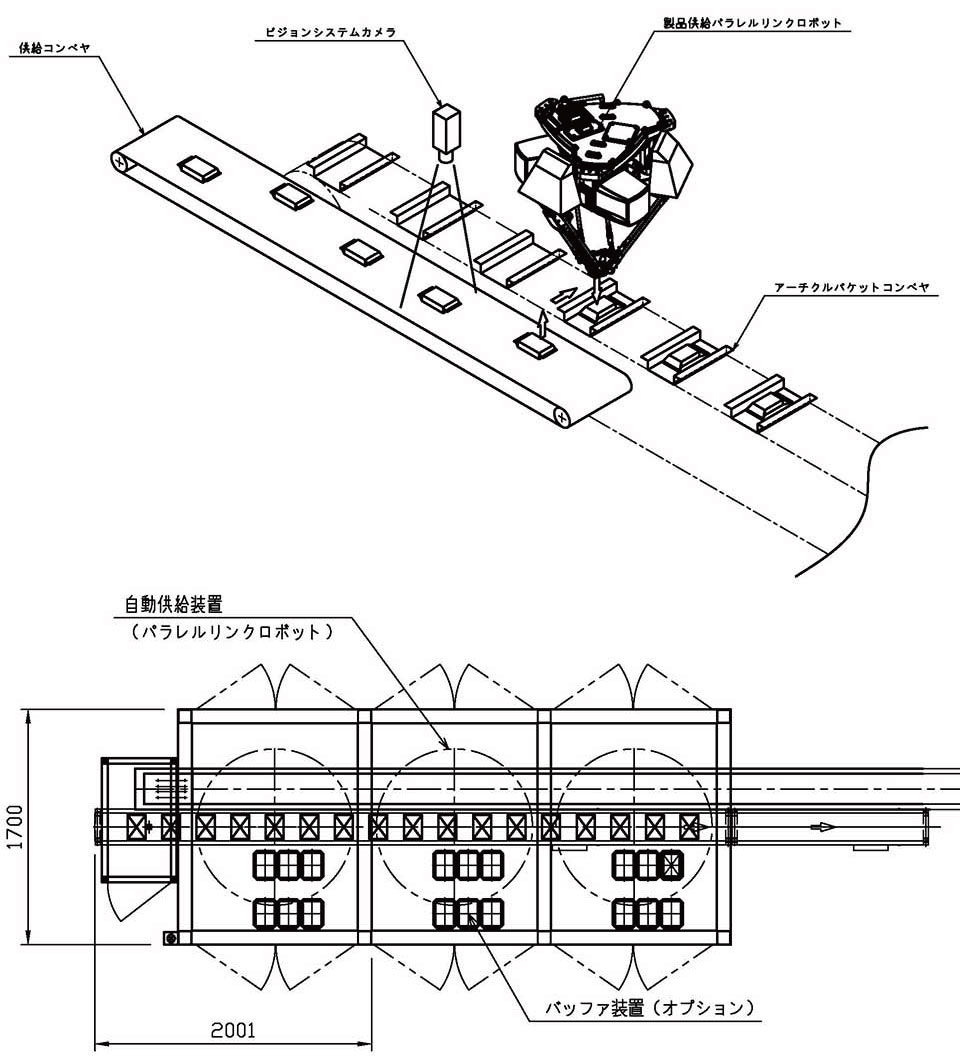

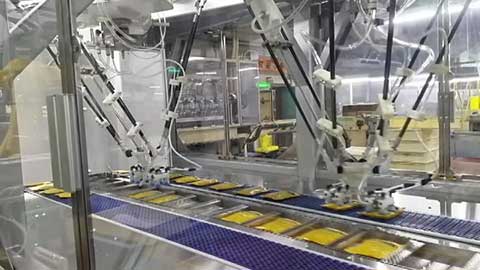

パラレルリンクロボット式自動供給装置

特徴

１．上流工程よりランダム搬送されてくる製品をロボットによりピックアップし、連続搬送するカートナーバケットへ同期しながら供給します。

２．ビジョンシステムを搭載する事により、供給姿勢が不揃いの製品も姿勢補正を行い供給が可能です。又、複数列の製品受取にも対応が可能です。

３．ロボットヘッドの対応により、複数個の集積供給も可能です。

本体能力

125ケ/分処理
※上記対応速度はロボット1台当たりの目安速度とします

主な適応製品

レトルトパウチ、ピロー包装品、三包シール品、四包シール品、チューブ、その他

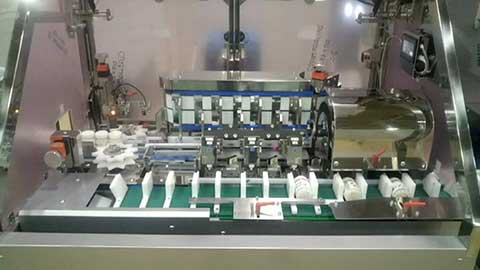

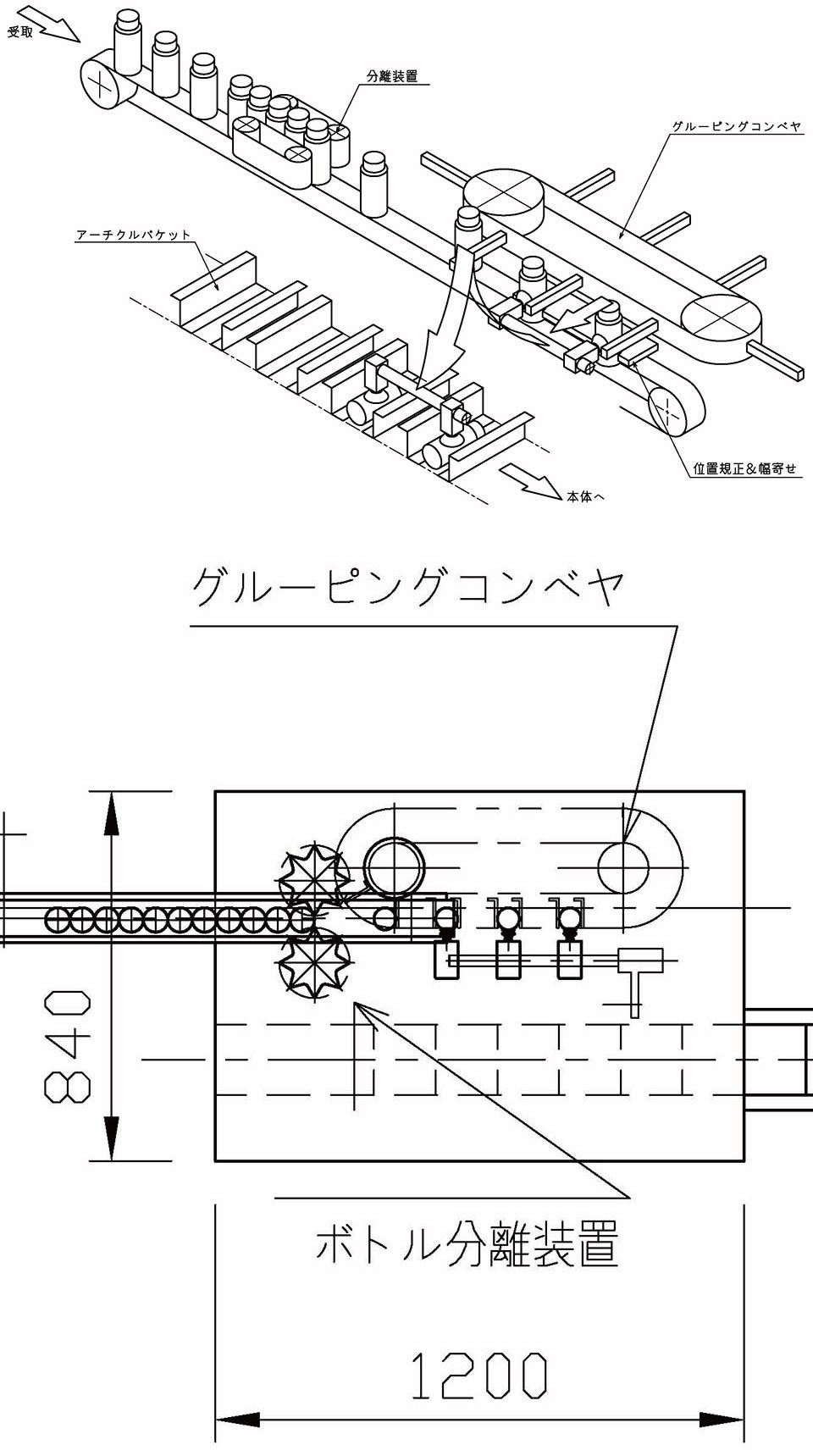

サイドアタッチ式自動供給装置

特徴

１．ボトルをサイドアタッチで定ピッチに分離し、吸着式移載ヘッドにより、カートナーへ供給します。

２．ボトルを１本づつ、吸着し持ち上げて移載を行うので、製品へのキズ付きの心配も無く確実に供給が可能です。

本体能力

70本/分
※上記対応速度は目安です

主な適用製品

ボトル形態化粧品、薬品、食品、日用品、その他

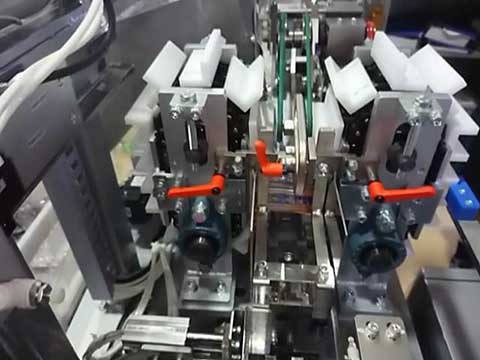

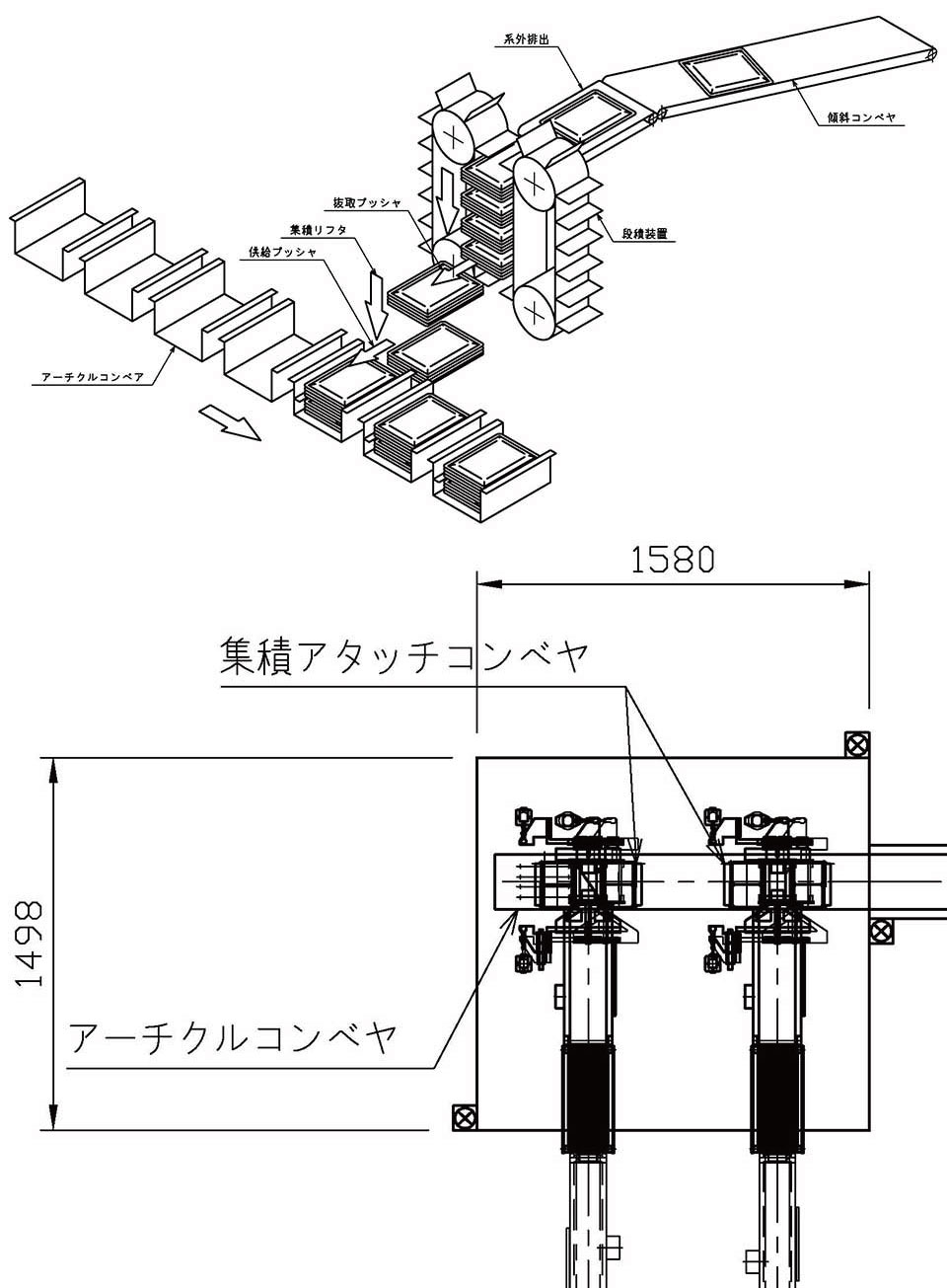

立型ダブルサーボアタッチコンベヤ式自動供給装置

特徴

１．ランダムピッチで搬送されてくる製品を、2連式ダブルサーボ駆動のアタッチコンベヤにて複数個集積し、カートナー本体に供給します。

２．製品の厚みに合わせた動作が可能となり、安定した集積が可能となります。

本体能力

150袋/分処理（装置1台）

主な適用製品

三包シール品、四包シール品、その他

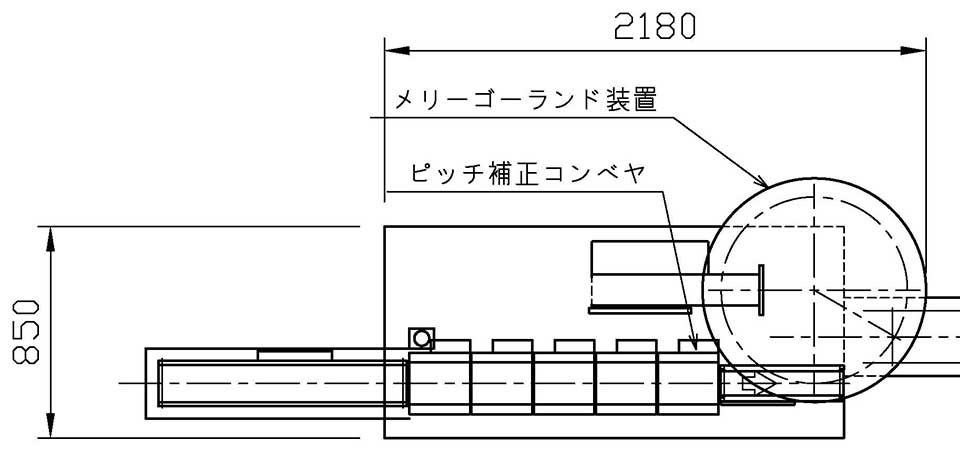

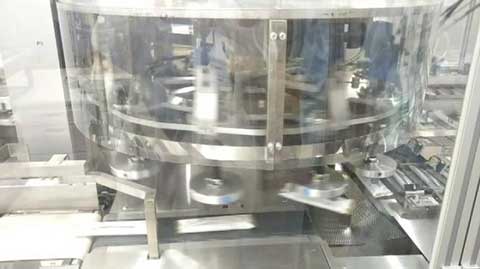

メリーゴーラウンド式自動供給装置

特徴

１．ランダムピッチで搬送されてくる製品を単独ザーボ駆動のピッチ補正コンベヤにより、ピッチ及び供給タイミングを補正し、メリーゴーランド装置でピックアップし、連続搬送するカートナーバケットへ供給します。

２．ランダム供給されてくる製品を、停止させる事無く、連続搬送のカートナーへ供給が可能です。

３．メリーゴーランド装置が流れてくる製品のピッチに合わせ変速動作する「変則型メリーゴーランド」装置もラインナップしています。

本体能力

250ケ/分処理
※上記対応速度は目安速度です

主な適用製品

レトルトパウチ、ピロー包装品、三包シール品、、四包シール品、、トレイ品、その他

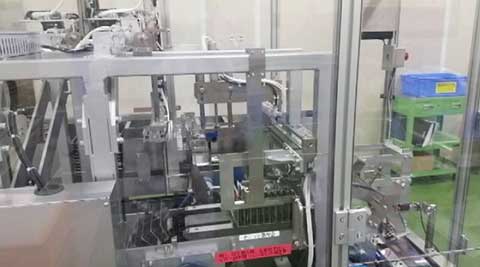

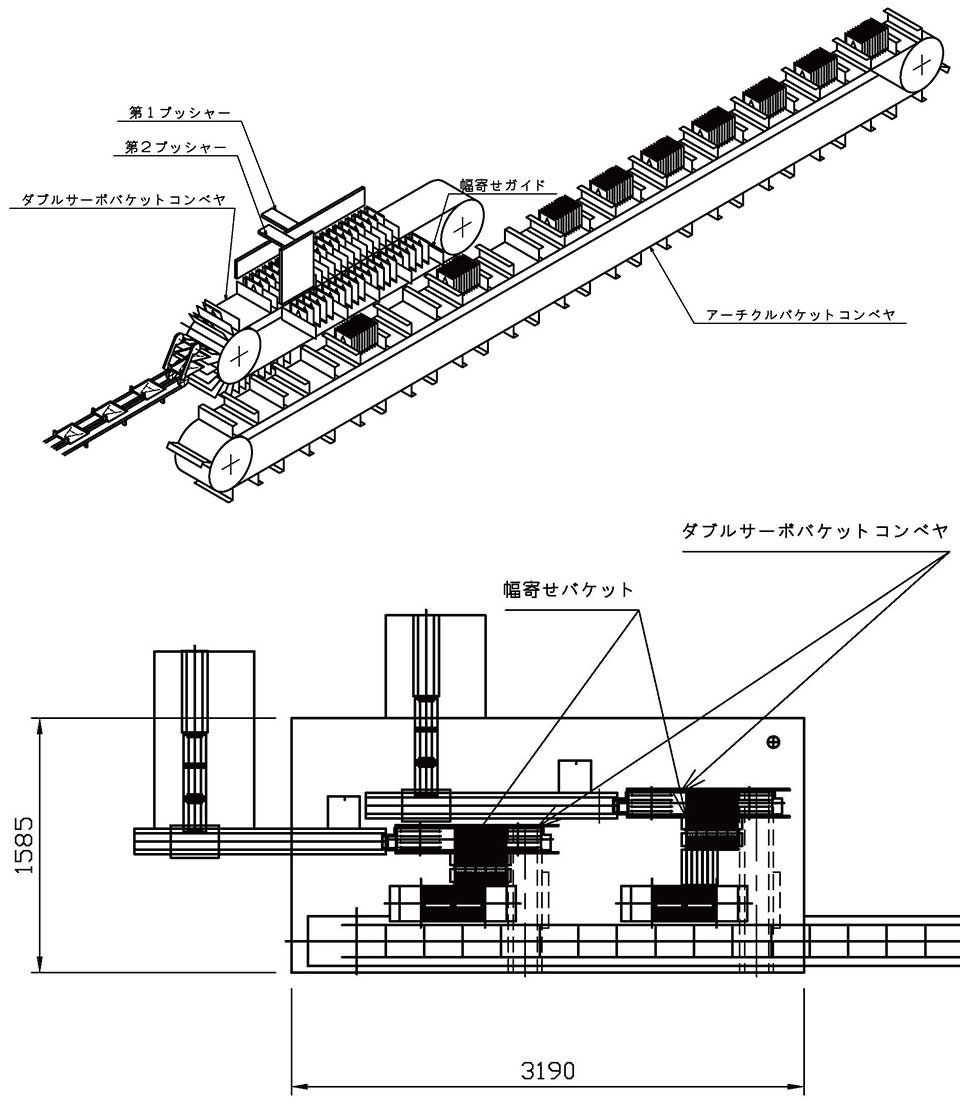

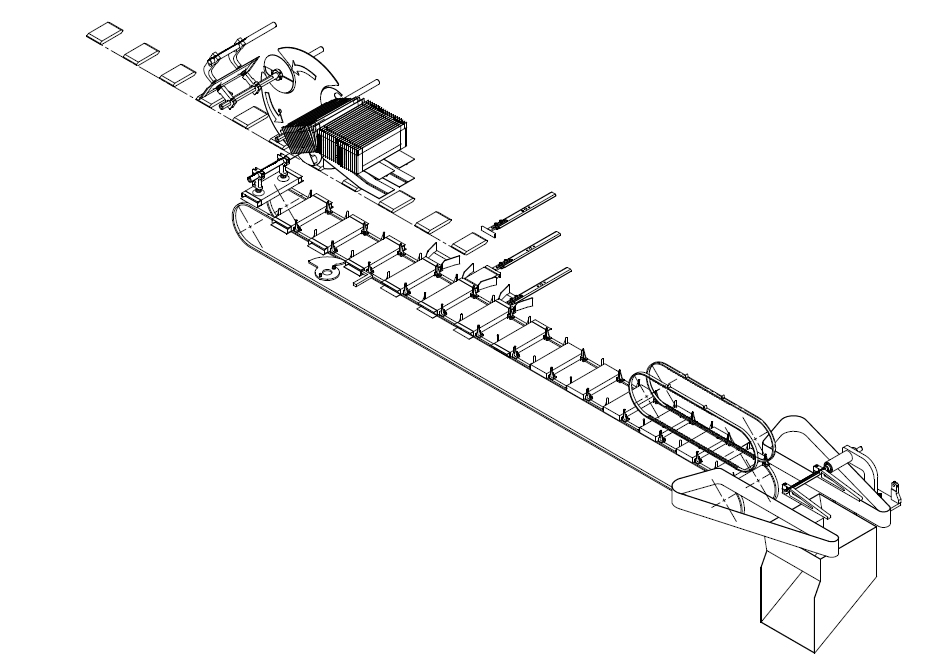

製品倒立ダブルサーボバケットコンベヤ式自動供給装置

特徴

１．上流工程より搬送されてくる製品をダブルサーボ駆動のバケットコンベヤに受渡し、製品を倒立させた状態で複数個集積し、カートナーへ供給します。

２．製品を１ヶづつバケットへ供給し、倒立動作を行う事で確実な倒立集積が可能です。

本体能力

400袋/分処理（装置1台）

主な適用製品

レトルトパウチ、ピロー包装品、三包シール品、四包シール品、その他

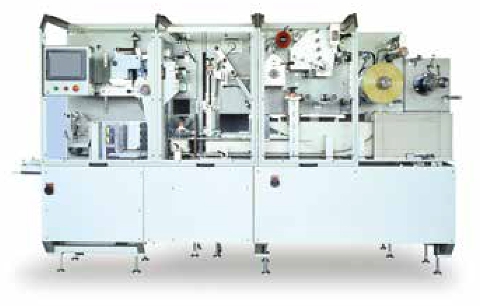

VWKC型（バルコニータイプ）フィルム上包機

特徴

所定個数集積後、ロールフィルムより繰り出されたフィルム面に押し込みフィルム切断、折りたたみ上包する機械です。

※　（）は特殊仕様となります

		VWKC
包装寸法（mm）	巾 (W)	70～220
	高さ(H)	70 ～ 180
	長さ(L)	60 ～ 285
本体能力 (包/分)		5 ～ 30(40)
機械寸法（mm）	長さ	2,620
	巾	1,230
	高さ	1,730
消費電力（kVA）		約15
エア消費量（Nℓ／分）		60
重量(kg)(約)		1,700
特別付属装置		自動供給装置、アイマーク検出装置、ティアテープU字カット装置、予備フィルムマガジン、フィルムオートスプライサ、胴シール不良検出装置、サイドシール不良検出装置、フィルム蛇行検出装置、フィルム蛇行修正検出装置、系外排出装置、下置きフィルムマガジン、フィルムロールリフトアップ装置

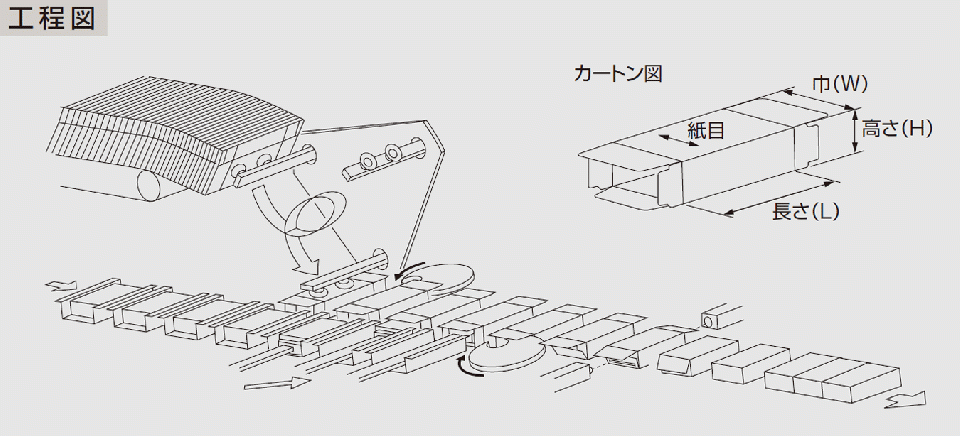

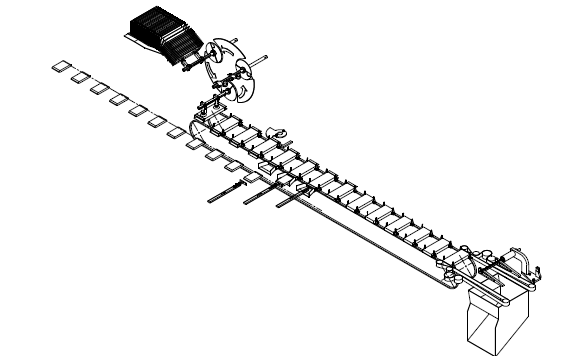

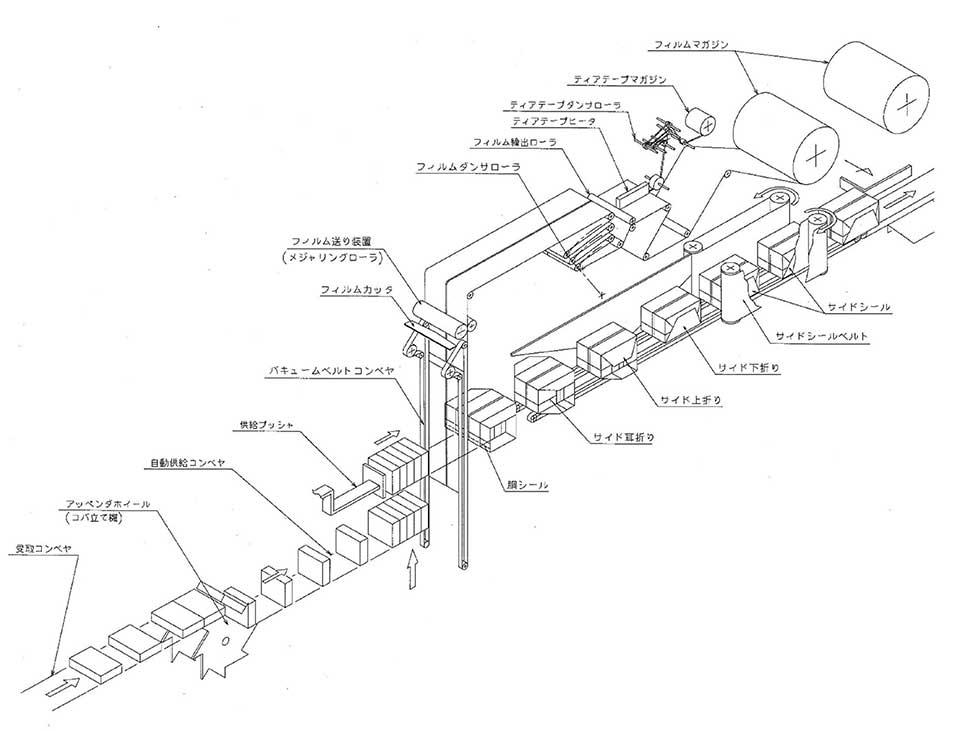

工程図

VCPD型（バルコニータイプ）横型間欠カートナー

特徴

１．ライン長のコンパクト化に貢献！（従来機に対し700mm短縮）
２．新開発のカートン反転機構により、6面すべてに印字が可能！
３．衛生的で使いやすいフレーム構造！

主な仕様

		VCPD140
箱寸法（mm）	巾（W）	20～105
	高さ（H）	10～80
	長さ（L）	60～180
本体能力（箱／分）		MAX.70
機械寸法（mm）	長さ	3,885
	巾	1,600
	高さ	1,920
特別附属装置		各種商品自動供給装置、自動サイズチェンジ、機台内ＧＳ１印字・検査、糊塗布検査装置、能書有無検査装置、カートン異種検査装置、能書異種検査装置、その他

工程図

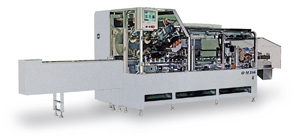

VCRC型（バルコニータイプ）省スペース横型連続カートナー

特徴

　省スペース設計により当社従来カートナーの据付面積２/３を実現！レイアウト構成も自由自在。

　サーボモーターを使用したダイレクト駆動方式の採用によりメンテナンス箇所を大幅削減。

　カウンターサクション方式（C）＋フィンガー（F）ホールド（H）機構採用により確実なカートン開口を実現。

　カートンコンベヤにタイミングベルトの採用によりオイルレス化を実現。伸びによるカートン仕上がりへの影響を排除。

　カートンコンベヤの下部をオープンにしたバルコニー構造を採用。落下物はシュートでフロント側へ。

主な仕様

		VCRC45	VCRC75
箱寸法（mm）	巾（W）	30～85	60～150
	高さ（H）	20～50	17～65
	長さ（L）	83～200	120～220
運転速度（箱／分）		50～240	50～240
機械寸法（mm）	長さ	4,477	4,771
	巾	1,373	1,448
	高さ	1,280	1,680
	供給部長さ（L1）	1,300	1,300
	本体長さ（L2）	3,177	3,471
消費電力（kVA）		14	14.4
エア消費量（Nℓ／Min）		40	40
重量（kg）（約）		3,000	3,000
特別附属装置		カートンバーコード検出装置、印字検出装置、能書バーコード検出装置、能書有無検出装置、糊塗布検出装置、フラップ成形補正装置、フラップ部カラーエンボス捺印式印字装置（フロント側のみ）、能書供給装置、能書折り機、能書大容量マガジン、自動サイズチェンジ、各種自動供給装置

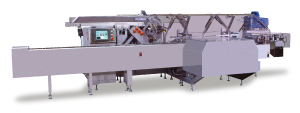

VCRB型（バルコニータイプ）横型連続カートナー

特徴

　フレームは清掃点検容易なバルコニー構造でドライブ部製品搬送部を分離したサニタリー性を向上。

　小箱強制開口装置を標準装備し安定した小箱取出し成形を可能にした機械です。

主な仕様

※（）は特殊仕様となります。

		VCRB45	VCRB75
箱寸法（mm）	巾（W）	30 ～ 70(85)	(50)60 ～ 150
	高さ（H）	17 ～ 50	17 ～ 65(80)
	長さ（L）	(60)84 ～ 200	(100)120 ～ 200(250)
本体能力（箱／分）		50 ～ 250(300)	50 ～ 250(300)
機械寸法（mm）	長さ	5,510	5,988
	巾	1,745	1,805
	高さ	1,450	1,450
消費電力（kVA）		14.4	14
エア消費量（Nℓ／Min）		40	40
重量（kg）（約）		3,900	3,500
特別附属装置		各種商品自動供給装置、印字装置、能書・パンフレット取出供給装置、各種検出装置、自動サイズチェンジ、フィラーバイパス、能書大容量マガジン、能書折り機、その他

工程図

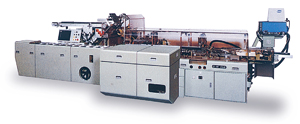

VCR-Q型横型連続カートナー

特徴

　クイックチェンジ機構、ロータリ取出成形装置、大容量カートンマガジンを標準装備した機能、操作性等全ての面で最高水準の横型カートナーです。

　業界で圧倒的シェア、納入実績に支えられたあらゆるノウハウが機械本体と共に豊富なオプション群にも生かされています。

主な仕様

※（）は特殊仕様となります。

		VCR45Q	VCR60Q	VCR75Q	VCR90Q
箱寸法（mm）	巾（W）	30～85	45～115	(50)60 ～ 150	(50)60 ～ 180
	高さ（H）	20～50	(20)30 ～ 60	(20)35 ～ 65(80)	(20)35 ～ 65(80)
	長さ（L）	(70)105 ～ 200	(105)120 ～ 250	(100)120 ～ 250(290)	(100)120 ～ 250(290)
本体能力（箱／分）		50～200	50～200	50～200	40～150
機械寸法（mm）	長さ	4,540	5,570	5,995	6,035
	巾	1,780	1,915	1,915	1,915
	高さ	1,530	1,530	1,530	1,530
消費電力（kVA）※		〔6.3〕	〔6.3〕	6.3	6.3
エア消費量（Nℓ／Min）※		20〔100〕	20〔100〕	100〔100〕	100〔100〕
重量（kg）（約）		3,500	4,100	4,100	4,100
※〔〕内は糊付装置含む
特別附属装置		各種商品自動供給装置、フィラーバイパス、糊付装置、印字装置、印字検出装置、各種検出装置、能書・パンフレット取出供給装置、系外排出装置、計数装置、転倒装置、プラズマディスプレイ（VCR７５Q、９０Qは４枚フラップ糊付式が標準です。）、その他

工程図

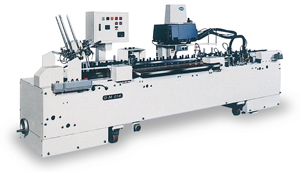

VCN・VCND型　横型連続カートナー

特徴

　別掲VCV機の様に上部から挿入するのが困難なトレー入り商品等、少、中量生産の箱詰、開発商品の試験生産等に適しています。

　箱に人手で挿入する機械と、シンプルタイプの自動挿入の機械が有ります。

※ 左写真はVCN型

主な仕様

※　カートンは4枚フラップ糊付式が標準です

		VCN 80	VCN 12	VCND 75	VCND 10
箱寸法（mm）	巾（W）	75 ～ 155	100 ～ 240	50 ～ 145	100 ～ 200
	高さ（H）	25 ～ 75	30 ～ 80	25 ～ 75	30 ～ 80
	長さ（L）	110 ～ 280	110 ～ 280	125 ～ 270	125 ～ 320
本体能力（箱／分）		30 ～ 90	20 ～ 60	50 ～ 120	40 ～ 90
機械寸法（mm）	長さ	3,715	3,715	4,985	5,610
	巾	955	955	1,690	2,070
	高さ	1,545	1,545	1,635	1,635
消費電力（kVA）		3	3	4.9	4.9
エア消費量（Nℓ／Min）		50〔50〕	50〔50〕	50〔50〕	50〔50〕
重量（kg）（約）		1,200	1,200	2,500	3,500
〔〕内は糊付装置含む
特別附属装置		糊付装置、印字装置、カートン大容量マガジン、計数装置、パンフレット供給装置、冷菓・冷食仕様、その他

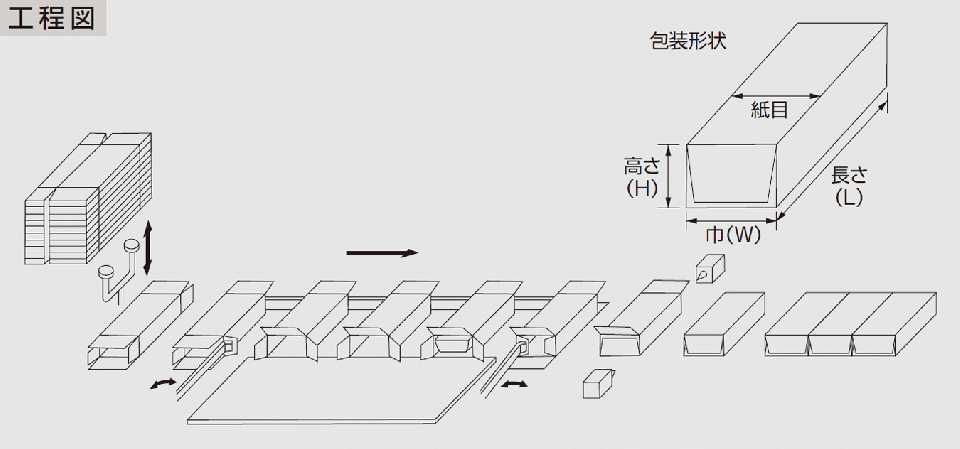

工程図（下記工程図はVCN型）

VCPL12型横型間欠カートナー

特徴

　大型カートンに対応した間欠駆動の機械です。
　高さの高いカートンにも美しい仕上がりが可能です。

主な仕様

		VCPL12
紙箱寸法（mm）	巾(W)	100～170
	高さ(H)	65～200
	長さ(L)	130～255
本体能力(箱/分)		15～30
機械寸法（mm）	長さ	3,780
	巾	2,250
	高さ	1,600
消費電力（kVA）		12
エア消費量（NL／Min）		300
重量(kg)(約)		3,500
特別付属装置		各種商品自動供給装置、印字装置、カートン大容量マガジン、系外排出装置、各種検出装置、計数装置、その他

工程図

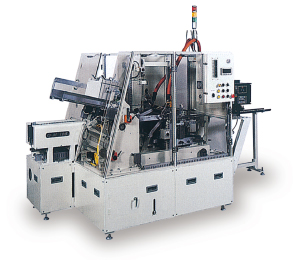

VCL-Q型トレイパッカー

特徴

　ボール紙のブランクシートによる、トレイ形式の集積包装機です。通常、後工程にてバンド掛けや、スリーブラップ或はフィルム上包を行います。

　販売店にて、フィルムを取外すことによりそのまま店頭ディスプレイとして使用出来ます。

主な仕様

		VCL-Q
包装寸法（mm）	巾(W)	150～350
	高さ(H)	50～200
	長さ(L)	75～300
本体能力(箱/分)		7～25
機械寸法（mm）	長さ	3,200
	巾	1,600
	高さ	2,200
消費電力（kVA）		6.5
エア消費量（Nℓ／Min）		300 [300]
重量(kg)(約)		2,000
特別付属装置		自動集積供給装置、カレンダタイマ、大容量シートマガジン、印字装置、計数装置、各種検出装置、系外排出装置

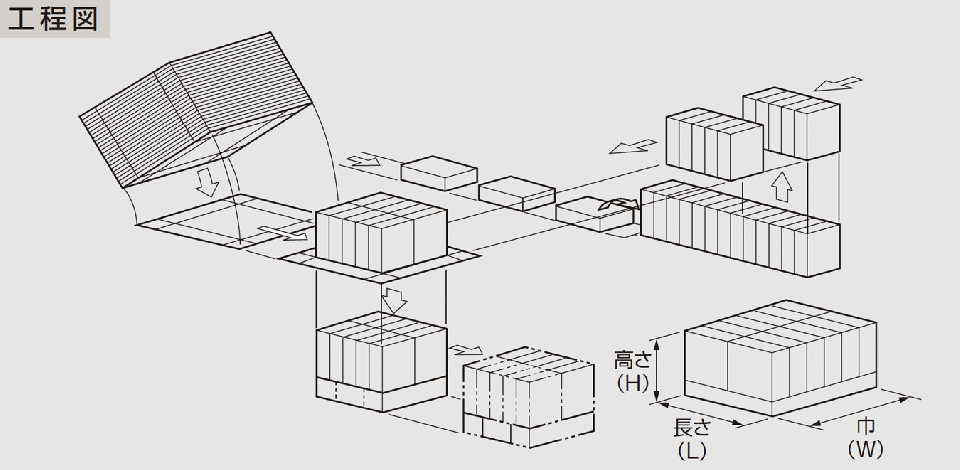

工程図

VCVD型　立型連続カートナー

特徴

　紙箱の取出し、成形、封緘の機能をもった機械で上部フラップの封緘前に上から人手にて商品を挿入します。人手による作業スペースは機械のフロント側、バック側にあります。

　シンプル仕様で汎用性が高く、小・中量生産の箱詰めのほか、開発商品の試験生産の箱詰め等多用途に使用出来ます。

　サイズチェンジはモーター（箱の高さ方向）とハンドル操作に一部ユニットのワンタッチ取替方式で初心者の方でも簡単に行えます。更に自働チェンジ仕様機もあります。

　横に出来ない商品、バラ計量物、粒体物等の自動供給装置も搭載出来ます。

主な仕様

				VCVD 60	VCVD 60S	VCVD 80	VCVD 80S
紙箱寸法（mm）	巾(W)			30 ～ 105		30 ～ 155
	奥行(D)			20 ～ 65(110)		20 ～ 65(110)
	高さ(H)			(50)70 ～ 250		(50)70 ～ 250
運転速度(箱/分)				30 ～ 100		30 ～ 90
機械寸法（mm）	機械全長(L)			3,910	5,129	3,910	5,129
	機械巾(W)			943(1,712)		943(1,712)
	機械高さ(H)			800(1,600)		800(1,600)
	作業スペース	A	4枚フラップ	1,081	2,300	1,081	2,300
			差込フラップ			738	1,957
		B	4枚フラップ	1,081	2,300	1,081	2,300
			差込フラップ			738	1,957
消費電力（KVA）				8		8
エア消費量（Nℓ／Min）				50		50
重量(kg)(約)				2,500		2,500
特別附属装置				各種商品自動供給装置、大容量カートンマガジン、ロータリー式カートン成形装置、糊付装置、印字装置、添付文書V字折り挿入装置、カード供給装置、系外排出装置、その他

工程図

VCP-Q型　横型間欠カートナー

特徴

多品種、中・少量生産商品に適した間欠モーションの横型小箱詰機です。多品種切換対応のためクイックチェンジ指向の設計になっています。

サイズチェンジ方式により、標準（Q)、エコノミ（QE)の２タイプあります。

比較的小さな商品の個装から集積包装に適した大きなサイズまでシリーズ化しています。

主な仕様

※ 〔〕内は、糊付装置が含まれた場合の値です。

		VCP50Q (50QE) (500Q)	VCP60Q (60QE) (600Q)	VCP90Q (90QE) (900Q)
紙箱寸法（mm）	巾（W）	35 ～ 100	35 ～ 125	50 ～ 180
	高さ（H）	（10）20 ～ 60（80）	（15）20 ～ 60（80）	25 ～ 80
	長さ（L）	50 ～ 170	50 ～ 170	100 ～ 250
本体能力（箱／分）		30 ～ 80	30 ～ 60	10 ～ 30（40）
機械寸法（mm）	長さ	3,655	3,780〔30〕	4,630〔24〕
	巾	1,600	1,600	1,925
	高さ	1,580	1,580	1,675
消費電力（kVA）		〔3.7〕	〔3.7〕	〔5.1〕
エア消費量（Nℓ／Min）		20〔70〕	20〔70〕	20〔70〕
重量（kg）（約）		2,000	2,000	2,500
特別附属装置		各種商品自動供給装置、カートン大容量マガジン、糊付装置、印字装置、能書折機、能書取出供給装置、各種検出装置、特殊フラップ形状対応、その他

工程図

VCPB型（バルコニータイプ）横型間欠カートナー

特徴

　医薬品業界・化粧品業界向に開発した機械でバルコニータイプのコンパクトサイズの機械です。

　バルコニー型フレーム構造によるメンテナンス性・作業性・衛生面を重視。

　O-M独自のカートン強制開口機構を搭載。

主な仕様

		VCPB 120	VCPB 200	VCPB 240	VCPB 300
紙箱寸法（mm）	巾（W）	20 ～ 80	70 ～ 160	40 ～ 200	50 ～ 250
	高さ（H）	10 ～ 60	20 ～ 110	20 ～ 120	40 ～ 170
	長さ（L）	50 ～ 170	150 ～ 300	90 ～ 150	90 ～ 150
	幅＋高さ（W+H）	MAX. 140	MAX. 275	MAX. 300	MAX. 275
運転速度（箱／分）		30 ～ 80	10 ～ 30	10 ～ 60	20 ～ 30
機械寸法（mm）	長さ	3,375	5,110	5,600	5,800
	巾	1,310	1,950	1,575	1,660
	高さ	1,516	1,650	1,675	1,650
消費電力（kVA）		約9	約11	約11	約11
エア消費量（Nℓ／Min）		約500	約500	約500	約500
重量（kg）（約）		2,100	3,000	3,300	4,000
特別附属装置		各種商品自動供給装置、印字装置、能書折機、糊付装置、カード取出供給装置、系外排出装置、カートンバーコードチェッカー、印字検出装置、カートン内能書有無検出装置、糊塗布検出装置、その他

工程図

VCPC型（バルコニータイプ）横型間欠カートナー

特徴

医薬品業界・化粧品業界向けに開発した省スペース・バルコニータイプ機です。

１．従来機と比較し、設置スペースの大幅な省スペース化を実現しました。（当社比）

２．能書アシスト機能により安定した能書挿入を可能にしました。

３．カートン強制開口装置を標準装備しており、安定した取出・成形が可能です。

４．作業性を考慮したユニバーサルデザイン機です。

主な仕様

		VCPC140	VCPC240
箱寸法（mm）	巾（W）	20～105	40～200
	高さ（H）	10～100	30～130
	長さ（L）	60～180	100～170
本体能力（箱／分）		MAX.100	MAX.70
機械寸法（mm）	長さ	3,629	4,733
	巾	1,553	1,593
	高さ	1,410	1,760
消費電力（kVA）		34	25
エア消費量（Nℓ／Min）		80	100
重量（kg）（約）		2,500	3,000
特別附属装置		各種商品自動供給装置、能書折機、糊付装置、カード取出供給装置、系外排出装置、カートンバーコードチェッカー、カートン内能書有無検出装置、糊塗布検出装置、その他

工程図

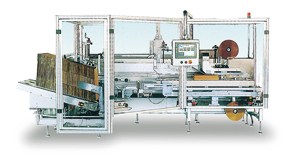

VSVB型（バルコニータイプ）トップローディング式セットアップケーサー

特徴

　ケースの製函、商品の自動詰込を一台で行う全自動の段ボール汎用セットアップケーサです。ケースはタテ開口し、商品は上方から詰込みます。クイックチェンジ機構を標準装備し、簡単に段取替が行えます。

　商品のケースへの詰込みはXZロボット方式、垂直多関節ロボット方式、メカ方式等商品に適した種々の方式、装置を選択出来ます。ケース寸法、ケース形状（ワンタッチ式等）等VSVB機仕様以外にも多くの実績があります。

主な仕様

		VSVB
ケース寸法(mm)	長さ(L)	200～600
	巾(W)	150～350
	深さ(D)	100～300
本体能力(ケース/分)		12
機械寸法（mm）	長さ	4,480
	巾	2,400
	高さ	1,770
消費電力（kVA）		6〔9〕
エア消費量（Nℓ／Min）		200
重量（kg）（約）		2,000
〔〕内は糊付仕様の場合
特別附属装置		各種商品自動供給装置（含ロボット）、印字装置、中仕切挿入装置、パンフレット供給装置、大容量ケースマガジン、ケース自動供給装置、各種検出装置

工程図

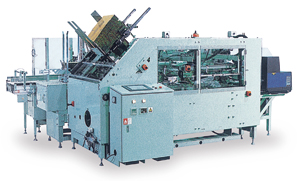

VSBA型サイドローディング式セットアップケーサー

特徴

　ケースの製函、商品の自動詰込、封緘を一台で行う全自動の段ボール汎用セットアップケーサです。封緘はホットメルト、テープⅠ貼りが選択出来ます。

　対象ケース寸法範囲によりVSBA-Ⅰ、VSBA-Ⅱがあります。クイックチェンジ機構を標準装備し、簡単に段取替が出来ます。VSBA-Ⅰ、Ⅱの寸法範囲外のケース寸法の実績も数多くあります。

　ケースは横開口し、商品は横から詰込みます。

主な仕様

		VSBA-Ⅰ	VSBA-Ⅱ
ケース寸法（mm）	長さ(L)	200～500	300～580
	巾(W)	120～350	200～400
	深さ(D)	120～500	180～500
本体能力 (ケース/分)		～15	～12
機械寸法（mm）	長さ	2,460	2,810
	巾	2,560	2,770
	高さ	2,040	2,040
消費電力（KVA）		1.7 [4.7]	1.7 [4.7]
エア消費量（Nℓ／Min）		400	400
重量(kg)　(約)		1,500	1,700
※[　]内は糊付仕様の場合
特別付属装置		各種商品自動供給装置、印字装置、中仕切り挿入装置、大容量ケースマガジン、ケース自動供給装置、各種検出装置、90°反転排出装置、その他

工程図

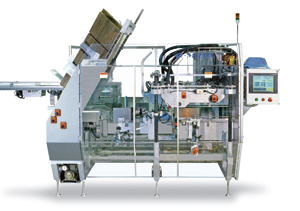

VSHB型（バルコニータイプ）省エネラップラウンドケーサー

特徴

　サーボモーターによるダイレクトドライブ構造を採用しており、キメ細かな動作が可能です。

　バルコニーフレーム構造の採用により、サイズチェンジ作業性、メンテナンス作業性が向上しました。

主な仕様

		VSHB
ケース寸法(mm)	長さ(L)	150～350
	巾(W)	100～260
	深さ(D)	180～500
本体能力(ケース/分)		20
機械寸法（mm）	長さ	2,440
	巾	1,710
	高さ	2,200
消費電力（kVA）		10
エア消費量（Nℓ／Min）		200
重量（kg）（約）		1,200
特別附属装置		印字装置、各種商品自動集積装置、中仕切挿入装置、シート大容量マガジン、各種検出装置、その他

工程図

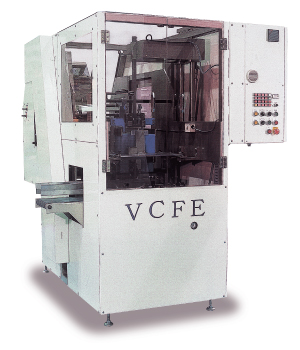

VCF・VCFE型フォーミングカートナー

特徴

　ボール紙やEフルート段ボールのブランクシートによる集積包装機です。

※　（）は特殊仕様となります

		VCF200	VCF250	VCFE
包装寸法（mm）	巾 (W)	100～200	(100)130 ～ 250(290)	60～210
	高さ(H)	30 ～ 80(90)	50 ～ 100(175)	90～180
	長さ(L)	(65)100 ～ 150	(65)100 ～ 200	20～90
本体能力 (箱/分)		10～30	10～30	17～70
機械寸法（mm）	長さ	3,500	4,000	2,500
	巾	1,200	1,500	1,500
	高さ	1,800	1,800	1,900
消費電力（kVA）		7.1	7.1	3.5
エア消費量（Nℓ／Min）		150[150]	150[150]	100
重量(kg)(約)		1,600	2,000	1,000
※特殊仕様機を数多く取り揃えていますので、御相談下さい。
特別付属装置		商品自動集積供給装置、シート大容量マガジン、印字装置、トップフラップ糊付装置、能書・パンフレット供給装置、計数装置、系外排出装置、各種検出装置、その他

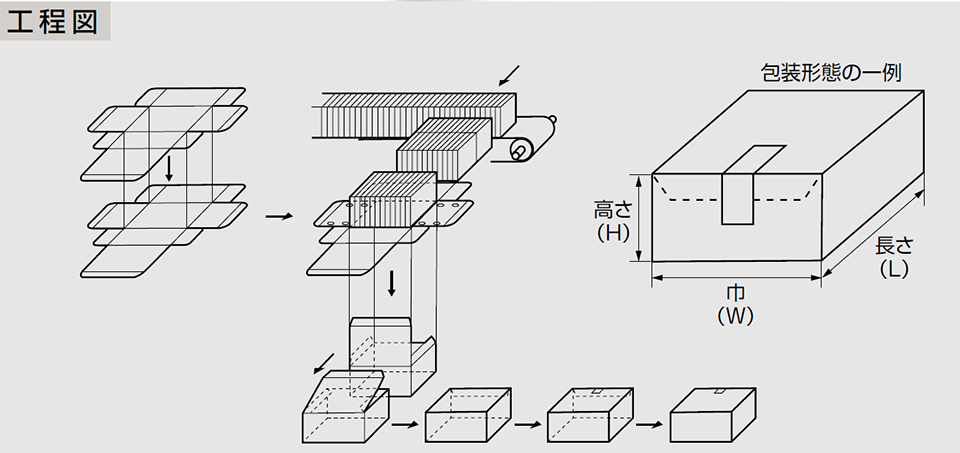

工程図
