用途機能から探すカートナー(小箱詰機)-サック箱式 横型 間欠カートナー

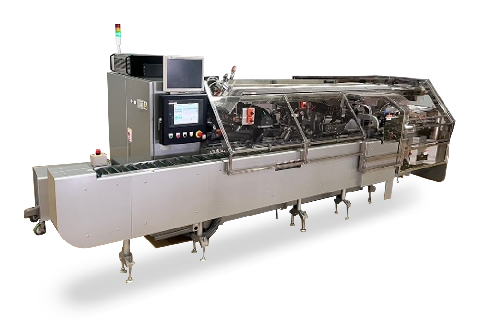

VCPD型（バルコニータイプ） 横型間欠カートナー
特徴
１．ライン長のコンパクト化に貢献！（従来機に対し700mm短縮）２．新開発のカートン反転機構により、6面すべてに印字が可能！
３．衛生的で使いやすいフレーム構造！
主な仕様
| VCPD140 | ||
| 箱寸法（mm） | 巾（W） | 20～105 |
| 高さ（H） | 10～80 | |
| 長さ（L） | 60～180 | |
| 本体能力（箱／分） | MAX.70 | |
| 機械寸法（mm） | 長さ | 3,885 |
| 巾 | 1,600 | |
| 高さ | 1,920 | |
| 特別附属装置 | 各種商品自動供給装置、自動サイズチェンジ、機台内ＧＳ１印字・検査、糊塗布検査装置、能書有無検査装置、カートン異種検査装置、能書異種検査装置、その他 | |
工程図

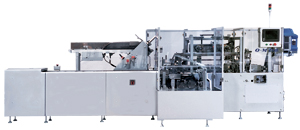

VCPL12型横型間欠カートナー
特徴
大型カートンに対応した間欠駆動の機械です。高さの高いカートンにも美しい仕上がりが可能です。
主な仕様
| VCPL12 | ||
| 紙箱寸法（mm） | 巾(W) | 100～170 |
| 高さ(H) | 65～200 | |
| 長さ(L) | 130～255 | |
| 本体能力(箱/分) | 15～30 | |
| 機械寸法（mm） | 長さ | 3,780 |
| 巾 | 2,250 | |
| 高さ | 1,600 | |
| 消費電力（kVA） | 12 | |
| エア消費量（NL／Min） | 300 | |
| 重量(kg)(約) | 3,500 | |
| 特別付属装置 | 各種商品自動供給装置、印字装置、カートン大容量マガジン、系外排出装置、各種検出装置、計数装置、その他 | |

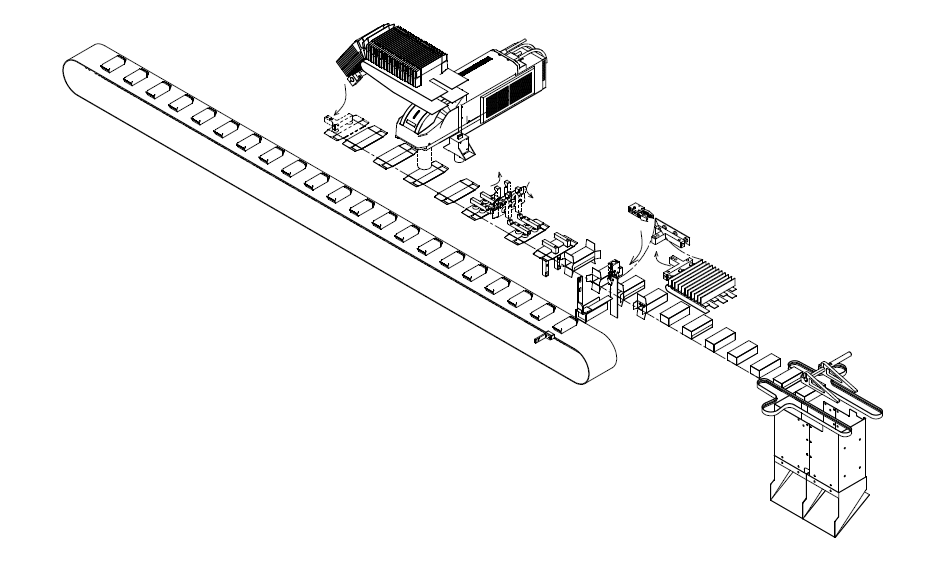

工程図

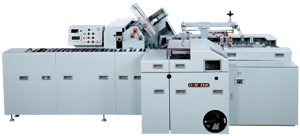

VCP-Q型 横型間欠カートナー
特徴
多品種、中・少量生産商品に適した間欠モーションの横型小箱詰機です。多品種切換対応のためクイックチェンジ指向の設計になっています。サイズチェンジ方式により、標準（Q)、エコノミ（QE)の２タイプあります。
比較的小さな商品の個装から集積包装に適した大きなサイズまでシリーズ化しています。
主な仕様
※ 〔〕内は、糊付装置が含まれた場合の値です。
| VCP50Q (50QE) (500Q) |
VCP60Q (60QE) (600Q) |
VCP90Q (90QE) (900Q) |
|||
| 紙箱寸法（mm） | 巾（W） | 35 ～ 100 | 35 ～ 125 | 50 ～ 180 | |
| 高さ（H） | （10）20 ～ 60（80） | （15）20 ～ 60（80） | 25 ～ 80 | ||
| 長さ（L） | 50 ～ 170 | 50 ～ 170 | 100 ～ 250 | ||
| 本体能力 （箱／分） |
30 ～ 80 | 30 ～ 60 | 10 ～ 30（40） | ||
| 機械寸法（mm） | 長さ | 3,655 | 3,780〔30〕 | 4,630〔24〕 | |
| 巾 | 1,600 | 1,600 | 1,925 | ||
| 高さ | 1,580 | 1,580 | 1,675 | ||
| 消費電力（kVA） | 〔3.7〕 | 〔3.7〕 | 〔5.1〕 | ||
| エア消費量（Nℓ／Min） | 20〔70〕 | 20〔70〕 | 20〔70〕 | ||
| 重量（kg）（約） | 2,000 | 2,000 | 2,500 | ||
| 特別附属装置 | 各種商品自動供給装置、カートン大容量マガジン、糊付装置、印字装置、能書折機、能書取出供給装置、各種検出装置、特殊フラップ形状対応、その他 | ||||

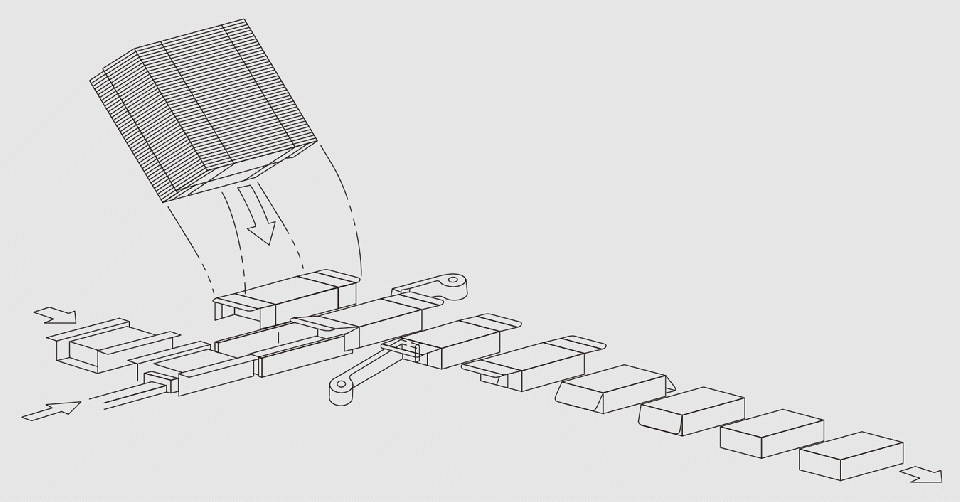

工程図

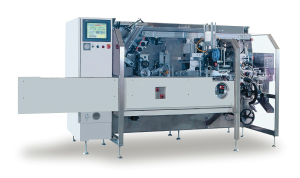

VCPB型（バルコニータイプ） 横型間欠カートナー
特徴
医薬品業界・化粧品業界向に開発した機械でバルコニータイプのコンパクトサイズの機械です。バルコニー型フレーム構造によるメンテナンス性・作業性・衛生面を重視。
O-M独自のカートン強制開口機構を搭載。
主な仕様
| VCPB 120 | VCPB 200 | VCPB 240 | VCPB 300 | ||
| 紙箱寸法（mm） | 巾（W） | 20 ～ 80 | 70 ～ 160 | 40 ～ 200 | 50 ～ 250 |
| 高さ（H） | 10 ～ 60 | 20 ～ 110 | 20 ～ 120 | 40 ～ 170 | |
| 長さ（L） | 50 ～ 170 | 150 ～ 300 | 90 ～ 150 | 90 ～ 150 | |
| 幅＋高さ（W+H） | MAX. 140 | MAX. 275 | MAX. 300 | MAX. 275 | |
| 運転速度（箱／分） | 30 ～ 80 | 10 ～ 30 | 10 ～ 60 | 20 ～ 30 | |
| 機械寸法（mm） | 長さ | 3,375 | 5,110 | 5,600 | 5,800 |
| 巾 | 1,310 | 1,950 | 1,575 | 1,660 | |
| 高さ | 1,516 | 1,650 | 1,675 | 1,650 | |
| 消費電力（kVA） | 約9 | 約11 | 約11 | 約11 | |
| エア消費量（Nℓ／Min） | 約500 | 約500 | 約500 | 約500 | |
| 重量（kg）（約） | 2,100 | 3,000 | 3,300 | 4,000 | |
| 特別附属装置 | 各種商品自動供給装置、印字装置、能書折機、糊付装置、カード取出供給装置、系外排出装置、カートンバーコードチェッカー、印字検出装置、カートン内能書有無検出装置、糊塗布検出装置、その他 | ||||

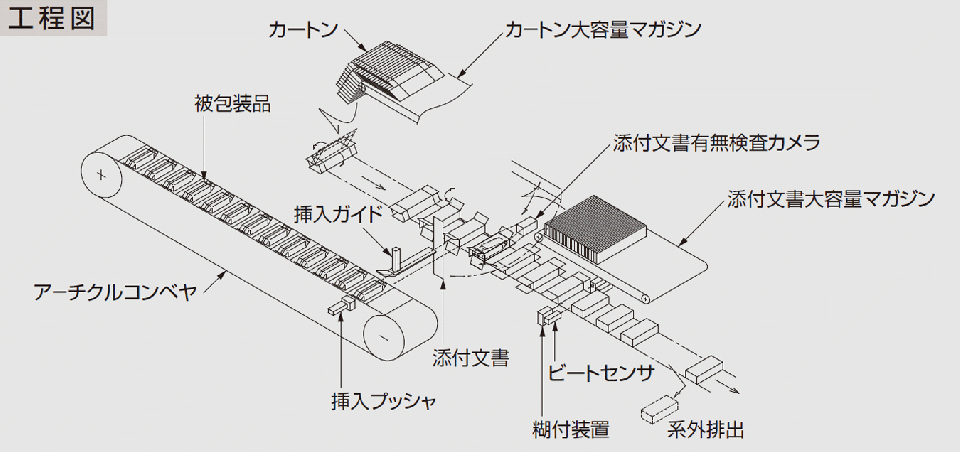

工程図

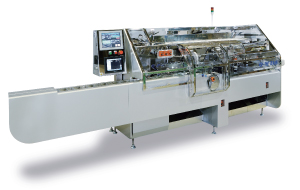

VCPC型（バルコニータイプ） 横型間欠カートナー
特徴
医薬品業界・化粧品業界向けに開発した省スペース・バルコニータイプ機です。１．従来機と比較し、設置スペースの大幅な省スペース化を実現しました。（当社比）
２．能書アシスト機能により安定した能書挿入を可能にしました。
３．カートン強制開口装置を標準装備しており、安定した取出・成形が可能です。
４．作業性を考慮したユニバーサルデザイン機です。
主な仕様
| VCPC140 | VCPC240 | ||
| 箱寸法（mm） | 巾（W） | 20～105 | 40～200 |
| 高さ（H） | 10～100 | 30～130 | |
| 長さ（L） | 60～180 | 100～170 | |
| 本体能力（箱／分） | MAX.100 | MAX.70 | |
| 機械寸法（mm） | 長さ | 3,629 | 4,733 |
| 巾 | 1,553 | 1,593 | |
| 高さ | 1,410 | 1,760 | |
| 消費電力（kVA） | 34 | 25 | |
|
エア消費量 |
80 | 100 | |
| 重量（kg）（約） | 2,500 | 3,000 | |
| 特別附属装置 | 各種商品自動供給装置、能書折機、糊付装置、カード取出供給装置、系外排出装置、カートンバーコードチェッカー、カートン内能書有無検出装置、糊塗布検出装置、その他 | ||
工程図
