用途機能から探すカートナー(小箱詰機)-サック箱式 立型 半自動カートナー

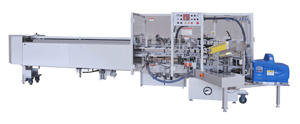

VCVD型 立型連続カートナー
特徴
紙箱の取出し、成形、封緘の機能をもった機械で上部フラップの封緘前に上から人手にて商品を挿入します。人手による作業スペースは機械のフロント側、バック側にあります。シンプル仕様で汎用性が高く、小・中量生産の箱詰めのほか、開発商品の試験生産の箱詰め等多用途に使用出来ます。
サイズチェンジはモーター（箱の高さ方向）とハンドル操作に一部ユニットのワンタッチ取替方式で初心者の方でも簡単に行えます。更に自働チェンジ仕様機もあります。
横に出来ない商品、バラ計量物、粒体物等の自動供給装置も搭載出来ます。
主な仕様
| VCVD 60 | VCVD 60S | VCVD 80 | VCVD 80S | ||||
| 紙箱 寸法 （mm） |
巾(W) | 30 ～ 105 | 30 ～ 155 | ||||
| 奥行(D) | 20 ～ 65(110) | 20 ～ 65(110) | |||||
| 高さ(H) |
(50)70 ～ 250 |
(50)70 ～ 250 | |||||
| 運転速度(箱/分) |
30 ～ 100 |
30 ～ 90 |
|||||
| 機械 寸法 （mm） |
機械全長(L) |
3,910 |
5,129 |
3,910 | 5,129 | ||
| 機械巾(W) | 943(1,712) | 943(1,712) | |||||
| 機械高さ(H) | 800(1,600) | 800(1,600) | |||||
| 作業 スペース |
A | 4枚フラップ | 1,081 | 2,300 | 1,081 | 2,300 | |
| 差込フラップ | 738 | 1,957 | |||||
| B | 4枚フラップ | 1,081 | 2,300 | 1,081 | 2,300 | ||
| 差込フラップ | 738 | 1,957 | |||||
| 消費電力（KVA） | 8 | 8 | |||||
| エア消費量 （Nℓ／Min） |
50 | 50 | |||||
| 重量(kg)(約) | 2,500 | 2,500 | |||||
| 特別附属装置 | 各種商品自動供給装置、大容量カートンマガジン、ロータリー式カートン成形装置、糊付装置、印字装置、添付文書V字折り挿入装置、カード供給装置、系外排出装置、その他 | ||||||

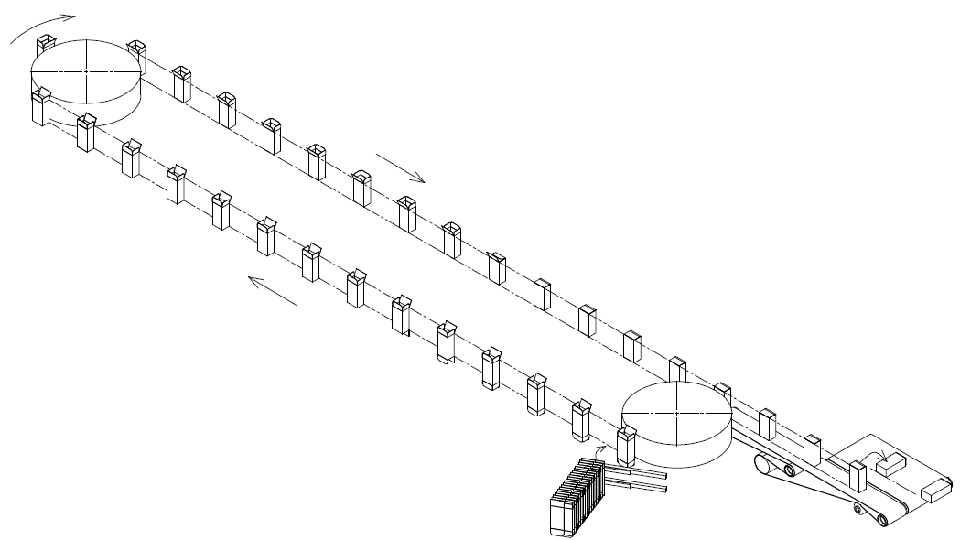

工程図
